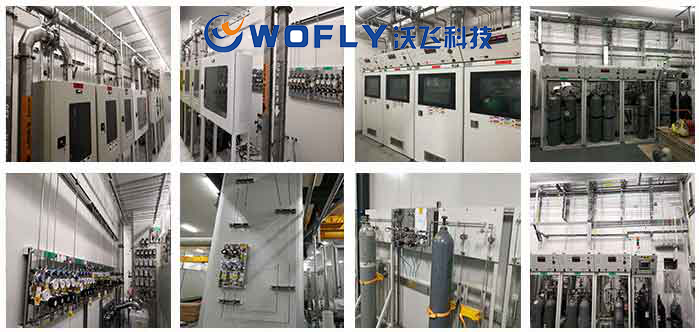

昨天咱們給大家介紹了半導體超高純電子特氣系統中的電子混合氣，了解到它是特種氣體中的重要組成部分，電子混合氣體廣泛用于大規模集成電路（L.S.I）超大規模集成電路（V.L.S.I）和半導體器件生產制造中。

今天給大家介紹一下運用最多，也最為常見的5類電子混合氣體：

1、摻雜混合氣體

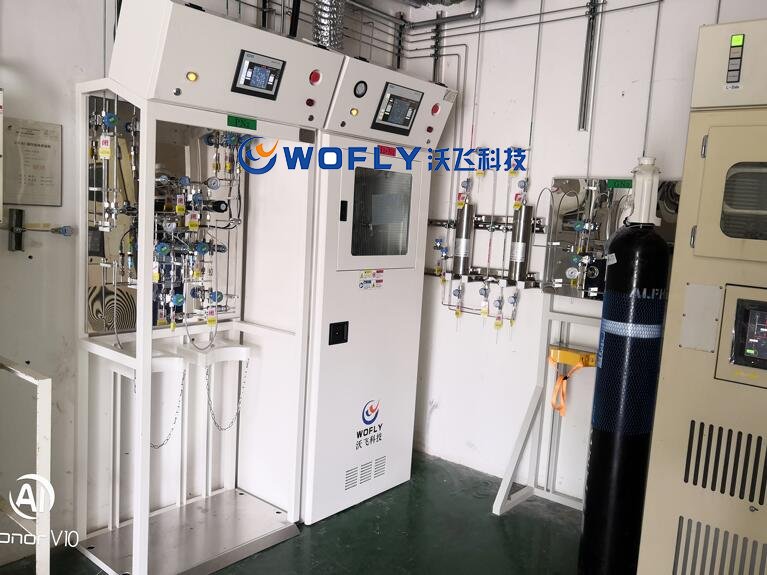

在半導體器件和集成電路制造中，將某些雜質摻入半導體材料內，使材料具有所需要的導電類型和一定的電阻率，以制造電阻、PN 結、埋層等。摻雜工藝所用的氣體稱為摻雜氣。主要包括砷烷、磷烷、三氟化磷、五氟化磷、三氟化砷、五氟化砷、三氟化硼和乙硼烷等。通常將摻雜源與運載氣體（如氬氣和氮氣）在源柜中混合，混合后氣流連續注入擴散爐內并環繞晶片四周，在晶片表面沉積上摻雜劑，進而與硅反應生成摻雜金屬而徙動進入硅。

2、外延生長混合氣體

外延生長是一種單晶材料淀積并生產在襯底表面上的過程，在半導體工業中，在仔細選擇的襯底上選用化學氣相淀積的方法，生長一層或多層材料所用的氣體叫作外延氣體。常用的硅外延氣體有二氯二氫硅、四氯化硅和硅烷等。主要用于外延硅淀積，多晶硅淀積，氧化硅膜淀積，氮化硅膜淀積，太陽能電池和其他光感器的非晶硅膜淀積等。

3、離子注入氣體

在半導體器件和集成電路制造中，離子注入工藝所用的氣體統稱為離子注入氣，它是把離子化的雜質（如硼、磷、砷等離子）加速到高能級狀態，然后注入到預定的襯底上。離子注入技術在控制閥值電壓方面應用得最為廣泛。注入的雜質量可以通過測量離子束電流而求得。離子注入氣體通常指磷系、砷系和硼系氣體

4、蝕刻混合氣體

蝕刻就是將基片上無光刻膠掩蔽的加工表面（如金屬膜、氧化硅膜等）蝕刻掉，而使有光刻膠掩蔽的區域保存下來，以便在基片表面上獲得所需要的成像圖形。蝕刻方式有濕法化學蝕刻和干法化學蝕刻。干法化學蝕刻所用氣體稱為蝕刻氣體。蝕刻氣體通常多為氟化物氣體（鹵化物類），例如四氟化碳、三氟化氮、三氟甲烷、六氟乙烷、全氟丙烷等。

5、化學氣相淀積混合氣體

化學氣相淀積混合氣體（CVD）是利用揮發性化合物，通過氣相化學反應淀積某種單質或化合物的一種方法，即應用氣相化學反應的一種成膜方法。依據成膜種類，使用的化學氣相淀積（CVD）氣體也不相同。

以上，便是關于半導體行業超高純電子特氣系統中運用最多，也最常用的5類電子混合氣介紹，感謝您的閱讀！
